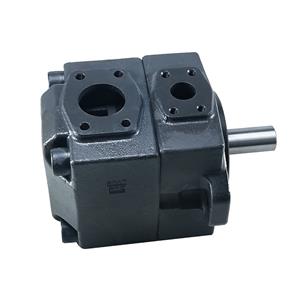

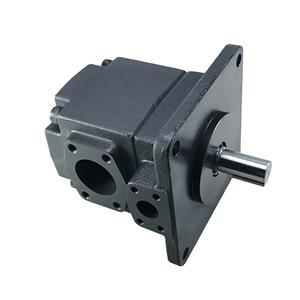

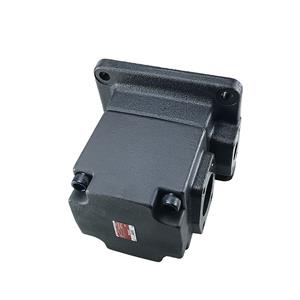

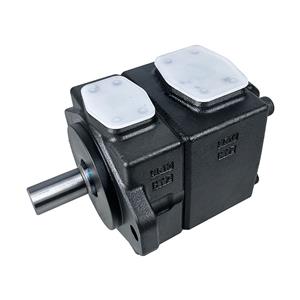

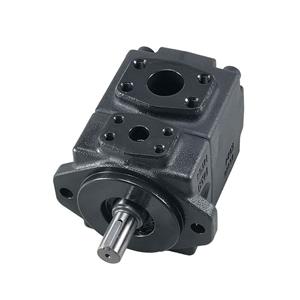

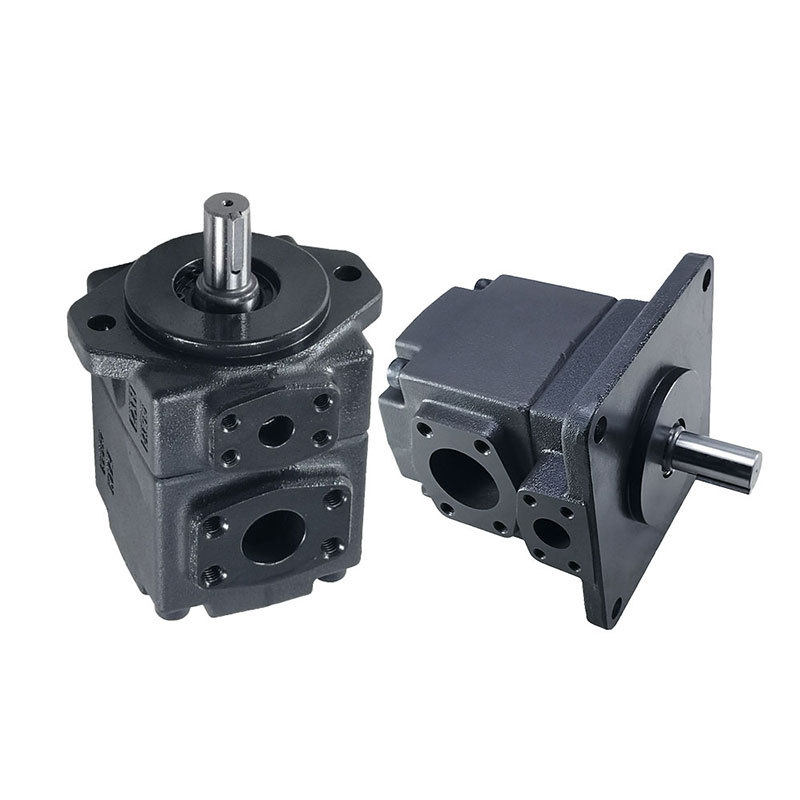

ييهي نوع PV2R1 PV2R2 PV2R3 PV2R4 مضخة هيدروليكية ريشة
العلامة التجارية: Yihe
المنتج المصدر: الصين
التسليم في الوقت المحدد: 10-30days
القدرة على التوريد: 300 قطعة/يوم
الموديل: PV2R1 PV2R2 PV2R3 PV2R4
أقصى إزاحة: 26.4 مل/لفة
الحد الأقصى لضغط العمل: 24 ميجا باسكال
نطاق سرعة العمود: 600-2800 دورة/دقيقة
الدوران: اليمين واليسار من نهاية العمود
نوع التحكم: مضخة الجرعات
نوع المنتج: مضخة ريشة
&نبسب;مضخة ريشة هيدروليكية PV2R1 PV2R2 PV2R3 PV2R4
الإنتقال السريع
معلومات المنتج
| ماركة | ييهي | مسلسل | PV2R1 PV2R2 PV2R3 PV2R4 |
| نموذج | PV2R1 PV2R2 PV2R3 PV2R4 | نوع المنتج | مضخة ريشة |
| موعد التسليم | 10-30day | فترة الضمان | 365 يوم |
| مادة | الحديد الزهر | القدرة على التوريد | 300 قطعة/يوم |
| أصل المنتج | الصين | ماكس النزوح | 26.4 مل/دورة |
| أقصى ضغط العمل | &نبسب;24 ميجا باسكال | رمح سرعة رن | 600-2800 دورة/دقيقة |
عرض تفاصيل المنتج
توفير الطاقة، انخفاض مستوى الضجيج، أداء مستقر، تصنيع دقيق
جودة مستقرة، صيانة بسيطة، عملية فعالة
حرارة منخفضة وأداء قوي وكفاءة عالية
قوية وسريعة ومنخفضة الضوضاء
مخطط معلمة المنتج
تحديد
| نموذج أعداد | هندسي الإزاحة سم مكعب / دورة (cu.في./مراجعة) | الأعلى. ضغط التشغيل ميجا باسكال (رطل لكل بوصة مربعة) | انتاج | تدفق &أمبير; مدخل قوة | نطاق سرعة رمح دورة في الدقيقة | ||||||
| الزيوت الأساسية البترولية | السوائل التي تحتوي على الماء | اصطناعي السوائل | ||||||||
| مضاد-يرتدي يكتب | البحث والتطوير يكتب | &نبسب;&نبسب;&نبسب;&نبسب;&نبسب;&نبسب;&نبسب;&نبسب;&نبسب;&نبسب; ★¹ مضاد-يرتدي يكتب ماء الجليكول | ماء الجليكول | ماء في الزيت المستحلبات | فوسفات استرات | الأعلى. | دقيقة. | |||
| PV2R1-6 | 5.8(.354) | 21★6 | 16 (2320) | 16 (2320) | 7 (1020) | 7 (1020) | 16 (2320) | تشير إلى الصفحات 170-172 | 1800 (1200)★4 | 750★5 |
| PV2R1-8 | 8.0(.488) | |||||||||
| PV2R1-10 | 9.4(.574) | 21 (3050) | ||||||||
| PV2R1-12 | 12.2(.744) | |||||||||
| PV2R1-14 | 13.7(.836) | |||||||||
| PV2R1-17 | 16.6(1.013) | |||||||||
| PV2R1-19 | 18.6(1.135) | |||||||||
| PV2R1-23 | 22.7(1.385) | |||||||||
| PV2R1-25 | 25.3(1.544) | |||||||||
| PV2R1-31 | 31.0(1.892) | 16 (2320) | ||||||||
| PV2R2-41 | 41.3(2.52) | 21 (3050) | 14 (2030) | 16 (2320) | 7 (1020) | 7 (1020) | 14 (2030) | تشير إلى الصفحات 172-173 | 1800 (1200)4 | 6005 |
| PV2R2-47 | 47.2(2.88) | |||||||||
| PV2R2-53 | 52.5(3.20) | |||||||||
| PV2R2-59 | 58.2(3.55) | |||||||||
| PV2R2-65 | 64.7(3.95) | |||||||||
| PV2R3-76 | 76.4(4.66) | 21 (3050) | 14 (2320) | 16 (2320) | 7 (1020) | 7 (1020) | 14 (2030) | تشير إلى الصفحة 174 | 1800 (1200)★4 | 600 |
| PV2R3-116 | 93.6(5.71) | |||||||||
| PV2R3-136 | 115.6(7.05) | 16 (2320) | 1800★2 (1200)★4 | |||||||
| PV2R4-136 | 136 (8.30) | 17.5 (2540) | 14 (2030) | 16 (2320) | 7(1020) | 7(1020) | 14 (2030) | تشير إلى الصفحات 174 و 175 | 1800 (1200)★4 | 600 |
| PV2R4-153 | 153 (9.34) | |||||||||
| PV2R4-184 | 184 (11.23) | |||||||||
| PV2R4-200 | 201 (12.27) | |||||||||
| PV2R4-237 | 237 (14.46) | 1800★3 (1200)★4 | ||||||||
1.للتعرف على العلامات التجارية للجليكول المائي من النوع المضاد للتآكل، راجع البند الخاص بـ"السوائل الهيدروليكية"في الصفحة 160.
2. إذا تم استخدام PV2R3-116 بسرعة أعلى من 1700 دورة/دقيقة، فإن ضغط الشفط يقتصر على 0 كيلو باسكال (0 بوصة زئبق).
3. إذا تم استخدام PV2R4-237 بسرعة أعلى من 1700 دورة/دقيقة، فإن ضغط الشفط يقتصر على -13 كيلو باسكال (3.94 بوصة زئبق. فراغ).
4. إذا تم استخدام استر الفوسفات أو السوائل التي تحتوي على الماء، فإن السرعة القصوى تقتصر على 1200 دورة/دقيقة.
5.للبدء بسرعة منخفضة، تكون اللزوجة القصوى محدودة. للحصول على التفاصيل، راجع رابط"السوائل الهيدروليكية"في الصفحة 160.
6. بالنسبة للضغط الذي يزيد عن 16 ميجا باسكال (2320 رطل لكل بوصة مربعة)، ارفع السرعة أكثر من 1450 دورة/دقيقة&نبسب;
مجموعات شفة الأنابيب
مجموعات شفة الأنابيب متوفرة. عند الطلب، حدد رقم المجموعة من الجدول أدناه.
| مضخة نموذج أعداد | اسم ل ميناء | أرقام مجموعة شفة الأنابيب | ||||||
| اتصال مترابطة | لحام المقبس★1 | سنام اللحام | ||||||
| اليابانية معيار"هو" | الأوروبية تصميم معيار | &نبسب;&نبسب;&نبسب;&نبسب;&نبسب;&نبسب;&نبسب;&نبسب;&نبسب;&نبسب;★2 ن. أمريكي تصميم معيار | اليابانية معيار"هو" الأوروبية تصميم معيار | &نبسب;&نبسب;&نبسب;&نبسب;&نبسب;&نبسب;&نبسب;&نبسب;&نبسب;&نبسب;★2 ن. أمريكي تصميم معيار | اليابانية معيار"هو" الأوروبية تصميم معيار | ★2 ن. أمريكي تصميم معيار | ||
| PV2R1 | مص | F5-08-A-10 | F5-08-A-1080 | - | F5-08-ب-10 | F5-08-ب-1090 | F5-08-C-10 | F5-08-C-1090 |
| تسريح | F5-04-A-10 | F5-04-A-1080 | - | F5-04-ب-10 | F5-04-ب-1090 | F5-04-C-10 | F5-04-C-1090 | |
| PV2R2 | مص | F5-10-أ-10 | F5-10-A-1080 | - | F5-10-ب-10 | F5-10-ب-1090 | F5-10-C-10 | F5-10-C-1090 |
| تسريح | F5-06-A-10 | F5-06-A-1080 | - | F5-06-ب-10 | F5-06-ب-1090 | F5-06-C-10 | F5-06-C-1090 | |
| PV2R3 | مص | F5-16-أ-10 | F5-16-A-1080 | - | F5-16-ب-10 | F5-16-ب-1090 | F5-16-C-10 | F5-16-C-1090 |
| تسريح | F5-10-أ-10 | F5-10-A-1080 | - | F5-10-ب-10 | F5-10-ب-1090 | F5-10-C-10 | F5-10-C-1090 | |
| PV2R4 | مص | F5-24-A-10 | - | - | F5-24-ب-10 | F5-24-ب-1090 | F5-24-C-10 | F5-24-C-1090 |
| تسريح | F5-12-أ-10 | F5-12-أ-1080 | - | F5-12-ب-10 | F5-12-ب-1090 | F5-12-C-10 | F5-12-C-1090 | |
تعيين رقم الموديل
| F- | PV2R1 | -6 | -ل | -ر | أ | أ | -42 | -* |
| الأختام الخاصة | مسلسل رقم | اسمى، صورى شكلى، بالاسم فقط الإزاحة سم مكعب / دورة | نوع من تصاعد | الفتحة دوران | تسريح ميناء موضع | مص ميناء موضع | تصميم رقم | تصميم المعايير |
| F: للفوسفات نوع استر السوائل (حذف ان لم مطلوب) | PV2R1 | 6،8،10،12 14,17,19 23,25,31 | ل: قدم تصاعد F: شفة تصاعد | (ينظر إليها من نهاية العمود) | 42 | تشير إلى&نبسب;★2 | ||
| ص: في اتجاه عقارب الساعة★1 (طبيعي) | أ: صعودا (طبيعي) | أ: صعودا (طبيعي) | ||||||
| PV2R2 | 41,47,53 59,65 | 41 | ||||||
| PV2R3 | 76,94,116 | 31 | ||||||
| PV2R4 | 136,153,184 200,237 | 30 | ||||||
★1. متاح لتزويده بالدوران عكس اتجاه عقارب الساعة.
استشر يوكين للحصول على التفاصيل.
2. معايير التصميم: لا يوجد معيار ياباني"هو"
80……معيار التصميم الأوروبي
90……ن. معيار التصميم الأمريكي
شرف المؤسسة
شركة قوانغدونغ ييهي هيدروليكي تكنولوجيا شركة., المحدودة. محلية في منطقة دانزاو الصناعية الشهيرة في مدينة فوشان. نحن محترفون في تصنيع منتجات المضخات الهيدروليكية، وفي عام 2013 قمنا بدمج التصنيع والمبيعات والتجارة كواحدة من الشركات، مع أكثر من 50 موظفًا، 5 الموظفون الفنيون. تمتلك الشركة مجموعة متنوعة من مراكز التصنيع وأدوات الآلات CNC وغيرها من المعدات عالية الدقة أكثر من 20 قطعة.
تمتلك ييهي معدات معالجة متقدمة متطورة ومعدات اختبار متطورة من جميع أنحاء العالم، وتكنولوجيا بحث وتطوير رائعة، ولديها خبراء هيدروليكيون معروفون. يقوم الأساتذة بتوجيه البحث والتطوير والإنتاج وتدريب كبار الموظفين التقنيين على العمل، بحيث يتم تحسين الجودة والقدرة الإنتاجية بشكل مستمر.
تركز ييهي على إنتاج يوكن PV2R، وKCL ق، وParker دينيسون T6/T7، وVickers V/ق، وTokyo كيكي SQP، ومكونات مضخة الريشة. تم اختبار المنتجات من قبل الإدارات الوطنية الموثوقة، وقد وصلت مؤشرات الأداء والمؤشرات الفنية المختلفة إلى معايير الشركات الرائدة في تصنيع المضخات في الداخل والخارج. انخفاض مستوى الضجيج والكفاءة الحجمية العالية وعمر الخدمة الطويل وأداء التكلفة الممتاز يجعل منتجات ييهي تحظى باستقبال جيد من قبل المستخدمين في الداخل والخارج. شركتنا تتجه إلى العالم بوتيرة قوية.
نطاق التطبيق
آلات التعبئة والتغليف، آلات القولبة بالحقن، آلات المطاط، الآلات الهيدروليكية، آلات الصب، الآلات البلاستيكية، آلات البناء، آلات الأدوات الآلية، آلات الحدادة وآلات المشي، إلخ.
التعليمات
س: هل أنت شركة تجارية أو تصنيع ؟
ج: نحن مصنع
س: كم من الوقت هو وقت التسليم الخاص بك؟
ج: بشكل عام، يكون الأمر من 1-2 أيام إذا كانت البضاعة في المخزون. ومن 5-7 أيام إذا لم تكن البضاعة مخزونًا. فهي تخضع لكمية الطلب.
س: هل تقدم عينة، هل هي مجانية أو إضافية؟
ج: نحن على استعداد لتقديم عينات لاختبار الجودة أولاً، فهي ليست مجانية لأنها منتجات ذات قيمة عالية. ولكن تكلفة العينة يمكن أن تعود في الطلب بالجملة.
س: ما هي شروط الدفع؟
ج: 100% إيداع أو 30% إيداع، 70% قبل الشحن.
س: ما هي مدة الضمان؟
ج: نحن نقدم ضمان لمدة 12 شهرًا.&نبسب;
تعليمات الاستخدام
لحماية حقوقك، يرجى قراءة ما يلي بعناية
إجراءات بدء تشغيل المضخة&نبسب;
التحضير قبل البدء&نبسب;
يجب أن يكون الخزان والدائرة نظيفين وخاليين من الأوساخ والحطام قبل ملئهما بالسوائل.&نبسب;
تنظيف الدائرة&نبسب;
يجب أن يكون الخزان مشحونًا بسائل هيدروليكي مفلتر. يجب أن يكون مستوى السائل كافيًا لمنع الدوامة عند وصلة الشفط بمدخل المضخة. من الممارسات الجيدة تنظيف النظام عن طريق التنظيف والتصفية باستخدام مضخة تابعة خارجية.&نبسب;
مضخة تعبئة وإزالة الهواء&نبسب;
إذا تم تركيب المضخة فوق مستوى السائل، فيجب ملؤها بالسائل من خلال منفذ المخرج. إذا تم تركيب المضخة تحت مستوى السائل، فيمكن فك وصلة مخرج المضخة (أو أي تركيب أو سدادة أخرى) للسماح للسائل بإزاحة الهواء. قد يكون من الضروري فك غطاء التعبئة الموجود على الخزان للسماح للسائل بالتدفق بحرية. عندما يبدأ تيار صلب من السائل دون وجود هواء ملحوظ في التصريف عبر الوصلة المرتخية، يجب إعادة ربط الوصلة. يوصى أيضًا باستخدام صمام نزف الهواء في دائرة المخرج لإزالة الهواء المحبوس. إذا تم استخدام مثل هذا الجهاز، فيجب ملء المضخة بالسوائل قبل بدء التشغيل. في بعض الحالات، قد يكون من الممكن تشغيل المضخة عن طريق تشغيل مشغل المحرك لمدة خمس إلى عشر ثوانٍ باستخدام دواسة الوقود و/أو مفتاح الإشعال في مفتاح التشغيل"عن"موضع. سيكون من الضروري فك أحد التركيبات أو توصيل مخرج المضخة للسماح للهواء بالهروب.&نبسب;
بدء تشغيل المضخة&نبسب;
يجب وضع جميع أدوات التحكم في الوضع المحايد حتى يتم تفريغ المضخة عند بدء التشغيل. قم بتشغيل المحرك وتشغيله في وضع الخمول المنخفض. بمجرد بدء تشغيل المضخة، يجب أن يتم تجهيزها وضخها في غضون ثوانٍ قليلة. إذا لم يحدث ذلك، فتأكد من عدم وجود قيود بين الخزان ومدخل المضخة، ومن عدم وجود تسرب للهواء في خط المدخل والتوصيلات. تأكد أيضًا من إمكانية خروج الهواء المحبوس من المخرج. قم بتشغيل المحرك في وضع الخمول المنخفض لمدة خمس دقائق تقريبًا. ثم، أثناء مراقبة مستوى سائل الخزان، قم بتشغيل الأدوات. قم بتمديد جميع المحركات إلى أقصى الحدود الآمنة لملء النظام بالكامل بالسوائل. لا تعمل مع مستوى السائل أقل من"قليل"حد. أضف السائل إلى الخزان لجلب السائل إلى مستوى التعبئة المناسب.
