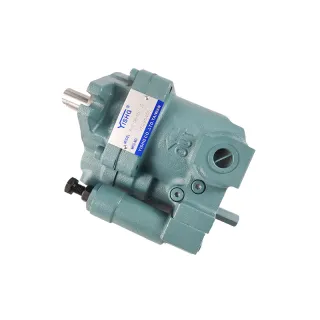

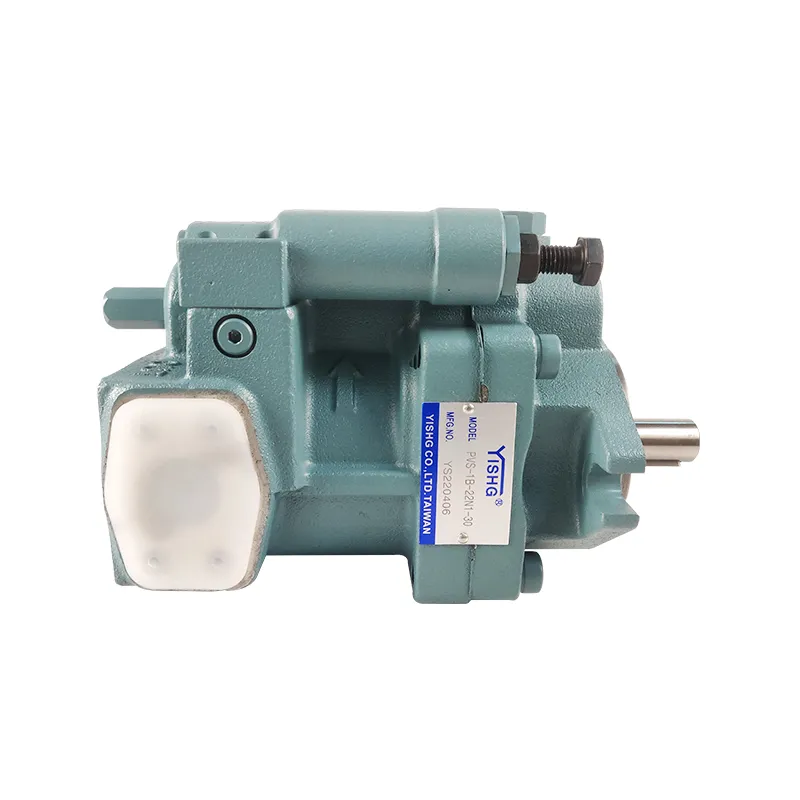

مضخة مكبس هيدروليكي من نوع ناتشي PVS -1B-22N1-30
العلامة التجارية: YIHE
المنتج المصدر: الصين
التسليم في الوقت المحدد: 10-30 يومًا
القدرة على التوريد: 300 قطعة / يوم
الموديل: PVS
-1B-22N1-30
أقصى نزوح: 8 سم مكعب / دورة
أقصى ضغط العمل: 35 ميجا باسكال
نطاق سرعة العمود: 600-3000 دورة / دقيقة
الدوران: يمينًا من نهاية العمود
نوع المنتج: مضخة مكبس
مضخة مكبس هيدروليكي من نوع ناتشي PVS -1B-22N1-30
عرض تفاصيل المنتج
تصنيع سيكو ، تصميم احترافي ، مقاومة التآكل ومقاومة الضغط
سرعة عالية ، ضوضاء منخفضة ، حرارة منخفضة ، أداء قوي
أداء متقدم ، يمنع تسرب الزيت ، دقيق ودائم
ختم زيت مستورد ، مليء بالطاقة ، مواد عالية الجودة
معلومات المنتج
| ماركة | نعم | مسلسل | PVS -1B |
| نموذج | PVS -1B-22N1-30 | نوع المنتج | مكبس المضخة |
| موعد التسليم | 10-30 يوم | فترة الضمان | 365 يوم |
| مادة | الحديد الزهر | القدرة على التوريد | 300 قطعة / يوم |
| أصل المنتج | الصين | أقصى نزوح | 8 سم مكعب / مراجعة |
| أقصى ضغط عمل | 35 ميجا باسكال | رن سرعة رمح | 600-3000 ص / دقيقة |
تعليمات الاستخدام
تصاعد
عند تركيب المضخة ، يجب وضع منفذ التعبئة لأعلى.
محاذاة رمح
استخدم أداة توصيل مرنة كلما أمكن ذلك ، وتجنب أي إجهاد ناتج عن الانحناء أو الدفع.
الحد الأقصى المسموح به لاختلال المحاذاة هو أقل من 0.1 مم TIR والحد الأقصى المسموح به هو أقل من 0.2 درجة.
ضغط الشفط
يتراوح ضغط الشفط المسموح به عند منفذ دخول المضخة بين -16.7 و +50 كيلو باسكال.
للأنابيب إلى منفذ الشفط ، استخدم أنابيب من نفس القطر مثل شفة الأنبوب المحددة التي سيتم استخدامها.
تأكد من أن ارتفاع منفذ شفط المضخة في حدود متر واحد من مستوى الزيت في الخزان.
تلميحات حول الأنابيب
عند استخدام الأنابيب الفولاذية لمنافذ الشفط أو التفريغ ، فإن الحمل الزائد من الأنابيب إلى المضخة يولد ضوضاء عالية.
إذا كان هناك خوف من الحمل الزائد ، يرجى استخدام الخراطيم المطاطية.
أنابيب الشفط
في حالة تركيب المضخة فوق مستوى الزيت ، يجب وضع أنابيب الشفط وفلتر خط الشفط في مكان أقل من موضع المضخة لمنع الهواء في خط الشفط.
أنابيب الصرف
قم بتركيب أنابيب الصرف وفقًا للرسم البياني وتأكد من الحفاظ على الضغط داخل مبيت المضخة عند ضغط عادي أقل من 0.1 ميجا باسكال وضغط تصريف أقل من 0.5 ميجا باسكال.
يجب أن يكون طول الأنابيب أقل من 1 متر ، ويجب غمر نهاية الأنبوب بالزيت.
في حالة المضخة AR16 و AR22 ، يكون عزم التثبيت اللولبي من 40 إلى 50 نيوتن متر. لا تقم بتطبيق عزم الانحناء والدفع على التركيب.
نزيف الهواء
قد يكون من الضروري نزف الهواء من علبة المضخة وخط المخرج لإزالة أسباب الاهتزاز. يوصى بصمام تنفيس الهواء (رقم الطراز ST1004 - * - 10 * ، الصفحة 265) لهذا الغرض.
عرض تفاصيل المنتج
| نموذج | أوقات الاستجابة | زيادة الضغط الآلام والكروب الذهنية {kgf / سم ²} | |
| t1 | t2 | ملاحظة | |
| PVS -0B-8 | 0.03 ～ 0.04 | 0.04 ～ 0.06 | 2 ～ 4 {20.4-40.8} |
| PVS -1B-16 | 0.05 ～ 0.06 | 0.07 ～ 0.08 | 4 7 {40.8 ～ 71.4} |
| PVS -1B-22 | 0.05 ～ 0.06 | 0.07 ～ 0.09 | 5 ～ 8 {51 ～ 81.6} |
| PVS -2B-35 | 0.05 ～ 0.06 | 0.05 ～ 0.07 | 6 9 {61.2 ～ 91.8} |
| PVS -2B-45 | 0.05 ～ 0.06 | 0.05 ～ 0.07 | 6 9 {61.2 ～ 91.8} |
تحديد&نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; عملية slent .
| نموذج رقم: | مقدار سم ^ 3 / مراجعة | حجم التفريغ عند عدم التحميل لتر / دقيقة | ضغط نطاق التعديل الآلام والكروب الذهنية {kgf / سم ^ 2} | مباح قمة الضغط الآلام والكروب الذهنية {kgf / سم ^ 2｝ | سرعة الدوران دقيقة -1 | كتلة كلغ | ||||
| 1000 دقيقة -1 | 1200 دقيقة -1 | 1500 دقيقة -1 | 1800 دقيقة -1 | دقيقة. | الأعلى. | |||||
PVS -1B-16 * O - (*) - 12&نبسب ; 1 &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ;ثلاثة وعشرين | 16.5 (5.0 إلى 16.5) | 16.5 | 19.8 | 24.7 | 29.7 | 2 إلى 3.5 {20.4 إلى 35.7} 2 إلى 7 {20.4 إلى 71.4} 3 إلى 14 {30.6 إلى 143} 3 إلى 21 {30.6 إلى 214} | 25 {255} | 500 | 2000 | 10.5 |
PVS -1B-22 * O - (*) - 12 &نبسب ;1 &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ; &نبسب ;ثلاثة وعشرين | 22.0 (7.0 إلى 22.0) | 22.0 | 26.4 | 33.0 | 39.6 | 2 إلى 3.5 {20.4 إلى 35.7} 2 إلى 7 {20.4 إلى 71.4} 3 إلى 14 {30.6 إلى 143} 3 إلى 21 {30.6 إلى 214} | 25 {255} | 500 | 2000 | 10.5 |
احتياطات لتركيب المضخة والأنابيب:
1.يرجى استخدام وصلة مرنة للتوصيل بين عمود القيادة وعمود المضخة ، ولا تزيد الضغط الشعاعي والمحوري على عمود المضخة.
2.الخطأ بين عمود القيادة وعمود المضخة أقل من 0.05 مم ، وخطأ الزاوية في حدود 1 درجة.
3.يجب أن يكون طول جزء التوصيل بعمود المضخة على الأقل ثلثي الطول الإجمالي لعمود المضخة.
4.يجب أن تتمتع شفة التوصيل بين مضخة الزيت والمحرك بقوة كافية.
5.ضغط الشفط الذاتي لمضخة الزيت أعلى من -0.03 ميجا باسكال (معدل تدفق شفط الزيت في حدود 2 متر / ثانية).
6.يجب توصيل أنبوب تصريف الزيت مباشرة بخزان الزيت. بالإضافة إلى ذلك ، يجب أن يكون الضغط الخلفي لتصريف الزيت أقل من 0.1 ميجا باسكال ، راجع الجدول أدناه.
| &نبسب
;&نبسب
;&نبسب
;&نبسب
;&نبسب
;&نبسب
;&نبسب
;&نبسب
;&نبسب
;&نبسب
; نموذج مشروع&نبسب ;&نبسب ;&نبسب ;&نبسب ; | PVS
-0B PVS -1B | PVS -2B |
| حجم الموصل | 3/8"فوق | 1/2"فوق |
| القطر الداخلي للأنابيب | ∅7.6 أو أكثر | ∅2 أو أكثر |
| طول الأنابيب | أقل من 1 م | أقل من 1 م |
